110kV-1100kV交流复合支柱绝缘子/±400kV-±1000kV直流复合支柱绝缘子
  • 产品描述
  • 产品参数

产品用途:支柱绝缘子是中高压输配电系统使用广泛的基础元件,用于对带电部分进行绝缘和支持。

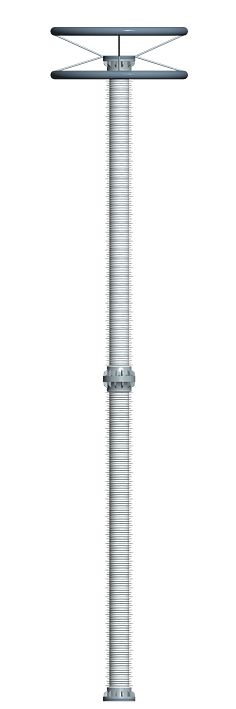

产品结构:主要由环氧玻璃钢筒、高温液体硅橡胶伞裙、均压环、法兰、密度继电器组成。

产品特点:

² 独特的伞形结构设计

² 顶部双层均压环,有效改善外电场分布,无线电干扰水平小于500μF

² 优异的耐漏电起痕(4.5kV)及耐电蚀损性能

² 优异的机械性能

² 重量轻,运输安装方便

² 质量稳定可靠,交货周期短



           110kV-1100kV 交流复合支柱绝缘子



型号

110

220

330

500

750

1100

额定最高电压(kV)

126

252

363

550

800

1100

短时湿工频耐受电压(kV)

230

460

510

740

960

1200

湿操作冲击耐受电压(kV)

/

/

950

1234

1550

1800

全波冲击耐受电压(kV)

550

1050

1175

1675

2100

2800

局部放电量(pC)

5

5

5

5

5

5

爬电距离(mm)

3906

7812

9075

17050

22400

34100



              * 具体机械性能等参数可按用户需求进行设计



             ±400kV-±1000kV 直流复合支柱绝缘子



型号

±400

±500

±660

±800

±1000

额定最高电压(kV)

412

515

680

824

1100

短时湿工频耐受电压(kV)

570

680

750

1200

1200

湿操作冲击耐受电压(kV)

1175

1380

1800

1950

2150

全波冲击耐受电压(kV)

1234

1450

1950

2700

2750

局部放电量(pC)

5

5

5

5

5

爬电距离(mm)

20600

24720

34000

41200

62720



        * 具体机械性能参数可按用户需求进行设计



产品应用:

    在2006年完成交流1100kV复合空心支柱绝缘子产品开发,取得型式试验报告后,于2007年在国网特高压试验基地挂网运行至今使用状况良好,并相继开发了系列产品。
