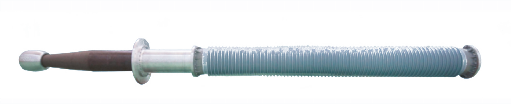

±200kV~±800kV干式电容型换流变套管
  • 产品描述
  • 产品参数

产品结构:主要由导电杆、RIP电容芯子、高温液体硅橡胶复合外绝缘、均压球、试验抽头、金具等组成。

产品优势:

· 独特的树脂配方体系、独特的缓冲层设计;

· 配备当今世界先进生产设备,保证了RIP套管系列产品具有更稳定的电气性能、耐热性能和机械性能!

· 产品重量更轻、体积更小,更有利于运输、安装,免维护;

· 产品不含油、气,更有利于环保,无爆炸的危险;

· 绝缘设计裕度大,采用进口皱纹纸浸渍树脂作为主绝缘,以优质的铝箔作为电容屏,保证产品极低的局部

   放电水平和介质损耗水平;

· 各项性能优异,能保证长期稳定在线运行。

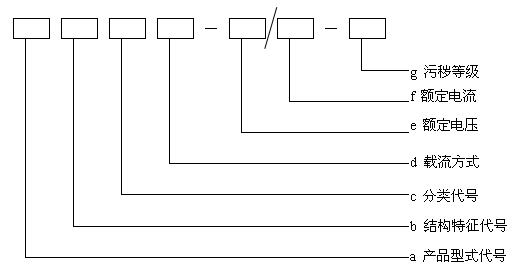

型号说明

a 产品型式代号

· BRFG 复合绝缘胶浸纸电容型变压器套管

· BRCG 瓷绝缘胶浸纸电容型变压器套管

· BRQG 油—SF6胶浸纸电容型变压器套管

· BROG 油—油胶浸纸电容型变压器套管

· CRFG 复合绝缘胶浸纸电容型穿墙套管

· CRCG 瓷绝缘胶浸纸电容型穿墙套管

· DRFG 复合绝缘胶浸纸电容型电机套管

· GRFG 复合绝缘胶浸纸电容型GIS出线套管

b 结构特征代号

 L-表示可装设电流互感器;不可装设电流互感器不用表示

c 分类代号

 直流套管用Z表示,交流套管不用表示

d 载流方式

 1-直接载流;2-穿缆载流

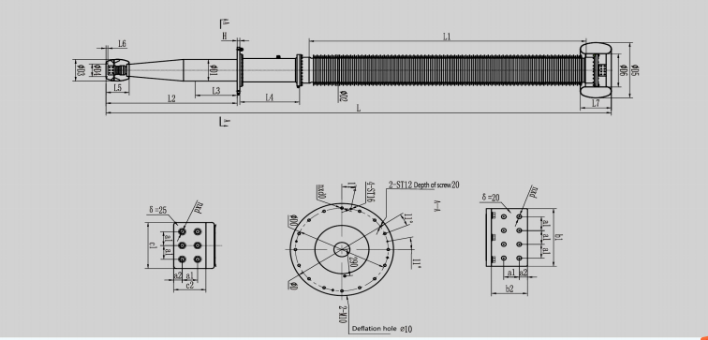

直流干式电容型换流变套管结构示意图



直流干式电容型换流变套管主要尺寸

                                                                                                                                      单位:mm



产品型号

额定电压kV

额定电流A

外形尺寸

总长L

绝缘距离L1

公称爬距

油中直径D1

伞群直径D2

均压球径D3

均压环径D5

安装孔D0

安装孔N×d0

BRFGZ-200/3800-4

±200

3800

7200

3700

13000

225

470

280

680

470

12×φ20

BRFGZ-200/5000-4

±200

5000

7200

3700

13000

285

470

280

680

470

12×φ20

BRFGZ-400/5000-4

±400

5000

9800

5300

21300

440

660

470

1200

900

16×φ24

BRFGZ-500/5000-4

±500

5000

11150

6675

26000

470

660

470

1200

900

16×φ24

BRFGZ-800/4000-4

±800

4000

14850

9500

43200

570

782

700

1600

1080

16×φ24
