首 页 >> 产品介绍 >> RIP干式电容型套管

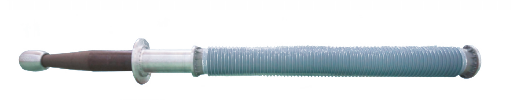

40.5kV~550kV油—空气干式电容型变压器/电抗器套管
  • 产品描述
  • 产品参数

产品用途:胶浸纸(RIP)电容型变压器/电抗器套管主要用于电力变压器/电抗器中, 作为引入或引出变压器/电抗器的高、中、低压侧电流的载流导体并对变压器/电抗器油箱外壳起绝缘作用

使用条件

·海拔高度:1000m(超过1000m可按海拔高度校正系数进行设计)

·周围环境空气温度:-45℃~+60

·安装方式:任意角度

产品结构:主要由导电杆、RIP电容芯子、高温液体硅橡胶复合外绝缘、均压球、试验抽头、金具等组成。



产品优势:

· 独特的树脂配方体系、独特的缓冲层设计;

· 配备当今世界先进生产设备,保证了RIP套管系列产品具有更稳定的电气性能、耐热性能和机械性能!

· 产品重量更轻、体积更小,更有利于运输、安装,免维护;

· 产品不含油、气,更有利于环保,无爆炸的危险;

· 绝缘设计裕度大,采用进口皱纹纸浸渍树脂作为主绝缘,以优质的铝箔作为电容屏,保证产品极低的局部

   放电水平和介质损耗水平;

· 各项性能优异,能保证长期稳定在线运行。

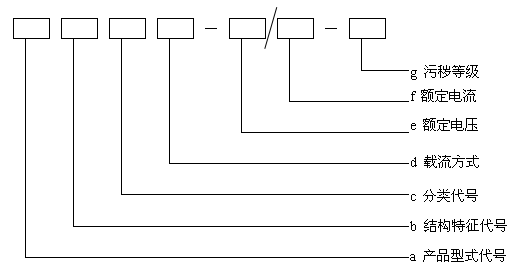

型号说明

a 产品型式代号

· BRFG 复合绝缘胶浸纸电容型变压器套管

· BRCG 瓷绝缘胶浸纸电容型变压器套管

· BRQG 油—SF6胶浸纸电容型变压器套管

· BROG 油—油胶浸纸电容型变压器套管

· CRFG 复合绝缘胶浸纸电容型穿墙套管

· CRCG 瓷绝缘胶浸纸电容型穿墙套管

· DRFG 复合绝缘胶浸纸电容型电机套管

· GRFG 复合绝缘胶浸纸电容型GIS出线套管

b 结构特征代号

 L-表示可装设电流互感器;不可装设电流互感器不用表示

c 分类代号

 直流套管用Z表示,交流套管不用表示

d 载流方式

 1-直接载流;2-穿缆载流

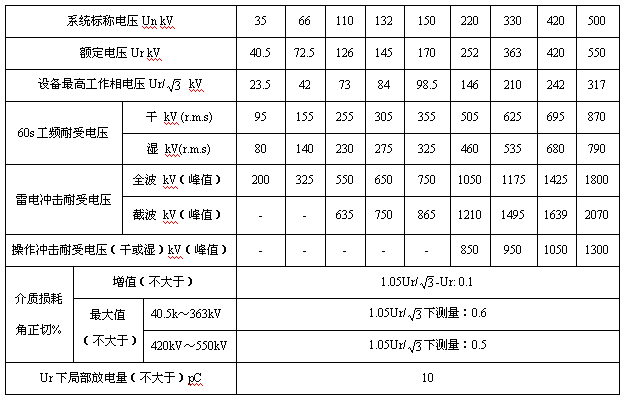

油—空气干式电容型变压器/电抗器套管电气性能表

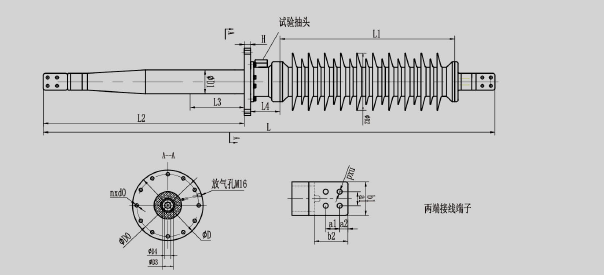

72.5kV和126kV干式电容型变压器套管结构示意图

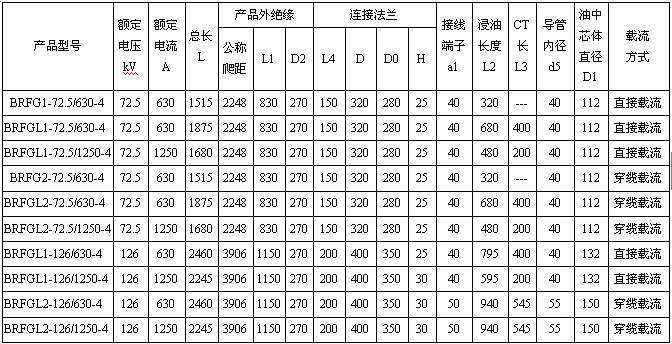

72.5kV和126kV干式电容型变压器套管产品主要尺寸

                                                                                                                                        单位:mm

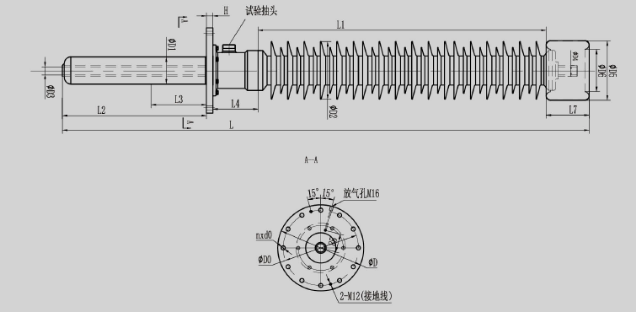

 145kV和170kV干式电容型变压器套管结构示意图

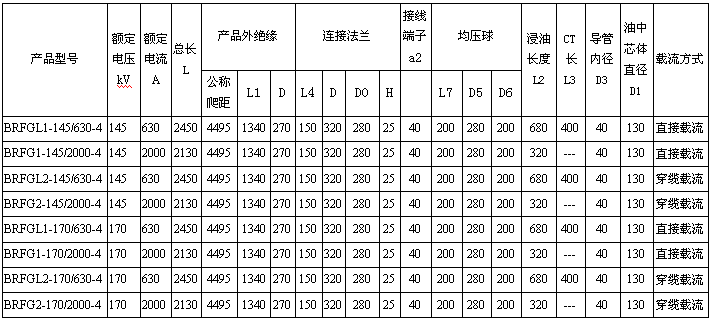

  145kV和170kV干式电容型变压器套管产品主要尺寸

                                                                                                                                            单位:mm

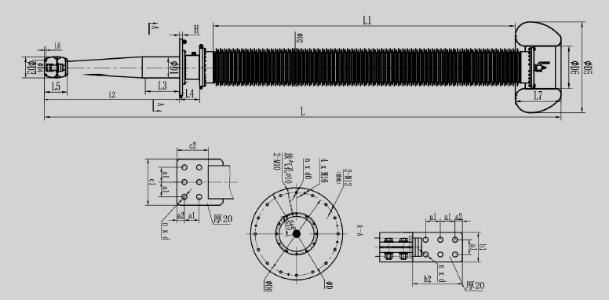

252kV和550kV干式电容型变压器套管结构示意图

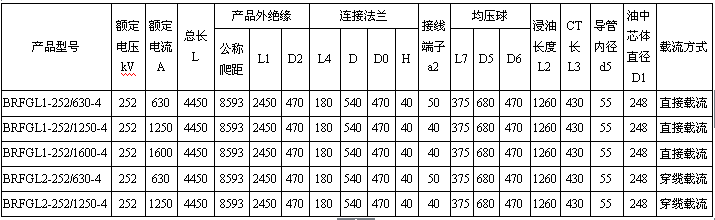

252kV干式电容型变压器套管产品主要尺寸

                                                                        单位:mm

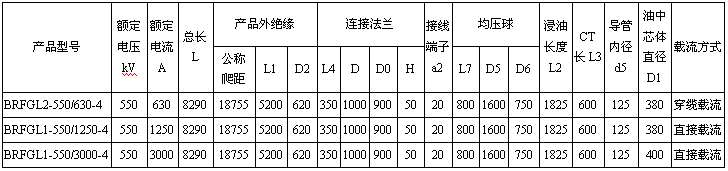

550kV干式电容型变压器套管产品主要尺寸

                                                                                                                                          单位:mm
